[OpenCV Programming] 객체 추적 2

1. MeanShift

MeanShift는 대상 객체의 색상 정보를 평균 이동에 대해 추적하는 알고리즘으로, 연산이 이루어지는 과정은 다음과 같다.

1) 영상에서 추적할 대상을 선정한 후 HSV 컬러 Space의 H(Hue)값 히스토그램 계산
2) 전체 영상을 과정 1의 히스토그램 계산 후 역투영 처리
3) 역투영된 영상에서 MeanShift로 추적

역투영이란 전체 영상의 색상 정보와 대상 객체의 색상 정보의 비율을 0~255 구간 내로 정규화한 것이다. opencv는 히스토그램 역투영 결과에서 평균 이동으로 대상 객체의 위치를 찾아주는 함수 cv2.meanShift()를 지원한다.



import cv2
import numpy as np

capture = cv2.VideoCapture("video.avi")

histogram = None
# 검색 중지 요건
terminal = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 15, 0.5)

while capture.isOpened():
    ret, frame = capture.read()
    if not ret:
        break
    draw = frame.copy()

    if histogram is not None:
        # HSV space로 변환
        hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
        # 역투영
        dst = cv2.calcBackProject([hsv], [0], histogram, [0,180], 1)
        # 평균 이동 추적
        ret, (x,y,w,h) = cv2.meanShift(dst, (x,y,w,h), terminal)
        cv2.rectangle(draw,(x,y), (x+w, y+h), (0,255,0), 2)
        # 추적 영상 및 역투영 영상 동시 출력
        result = np.hstack((draw, cv2.cvtColor(dst, cv2.COLOR_GRAY2BGR)))
    else :
        cv2.putText(draw, "Target", (10,30), cv2.FONT_HERSHEY_SIMPLEX, 1, (0,0,255), 1, cv2.LINE_AA)
        result = draw

    cv2.imshow("MeanShift Tracking", result)
    key = cv2.waitKey(10) & 0xff
    if key == 27:
        break
    elif key == ord(' '):
        # space bar를 누른 후 ROI 설정
        x,y,w,h = cv2.selectROI("MeanShift Tracking", frame, False)
        # histogram 계산 및 정규화
        if w and h :
            roi = frame[y:y+h, x:x+w]
            roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
            histogram = cv2.calcHist([roi], [0], None, [180], [0,180])
            cv2.normalize(histogram, histogram, 0, 255, cv2.NORM_MINMAX)
        else:
            histogram = None

capture.release()
cv2.destroyAllWindows()

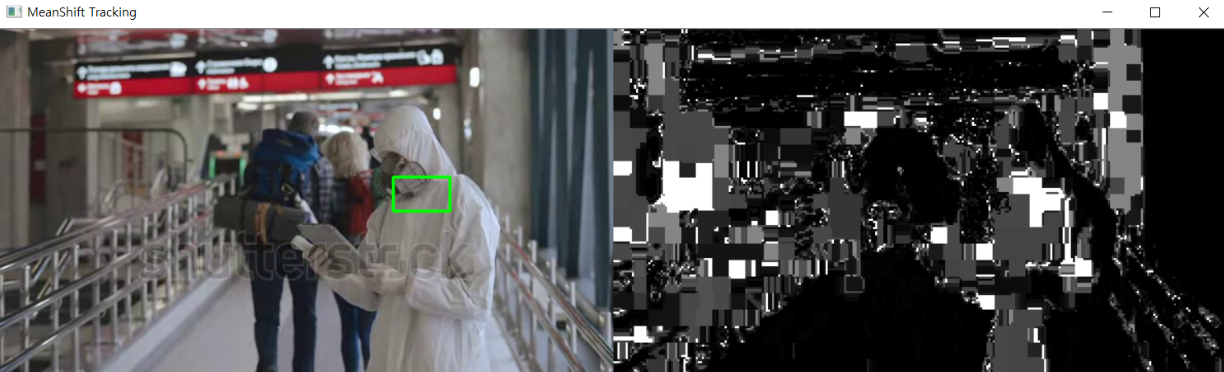

ROI 설정(좌) / 객체 추적(중) / 역투영(우) - MeanShift



cv2.meanShift() 함수는 검색할 히스토그램의 역투영 영상, 검색 시작 위치, 검색 중지 요건을 인자로 사용한다. 위 코드에서의 검색 시작 위치는 ROI를 설정한 좌표로 지정된다. 검색 중지 요건으로 사용된 변수 terminal은 (검색을 중지할 경우, 최대 반복 횟수, 최소 정확도)의 튜플 형태로 전달되어야 한다. terminal에서 사용된 cv2.TERM_CRITERIA_EPS는 정확도가 epsilon보다 작을 경우를, cv2.TERM_CRITERIA_COUNT는 최대 반복 횟수와 동일한 경우를 의미한다. meanshift의 경우 color space를 기반으로 이루어지기 때문에 추적할 객체의 색상이 주변과 유사한 경우에는 큰 효과를 보기 어려운 단점이 있다.



---

2. CamShift

Camshift(Continuously Adaptive MeanShift)는 이름 그대로 연속적인 적응형 MeanShift이며, MeanShift를 개선한 알고리즘이다. cv2.Camshift()를 사용하며, cv2.meanShift()와 사용 방법은 같다.



import cv2
import numpy as np

capture = cv2.VideoCapture("video.avi")

histogram = None

terminal = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 15, 0.5)

while capture.isOpened():
    ret, frame = capture.read()
    if not ret:
        break
    draw = frame.copy()

    if histogram is not None:
        hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
        dst = cv2.calcBackProject([hsv], [0], histogram, [0,180], 1)
        ret, (x,y,w,h) = cv2.CamShift(dst, (x,y,w,h), terminal)
        cv2.rectangle(draw,(x,y), (x+w, y+h), (0,255,0), 2)
        result = np.hstack((draw, cv2.cvtColor(dst, cv2.COLOR_GRAY2BGR)))
    else :
        cv2.putText(draw, "Target", (10,30), cv2.FONT_HERSHEY_SIMPLEX, 1, (0,0,255), 1, cv2.LINE_AA)
        result = draw

    cv2.imshow("CamShift Tracking", result)
    key = cv2.waitKey(10) & 0xff
    if key == 27:
        break
    elif key == ord(' '):
        x,y,w,h = cv2.selectROI("CamShift Tracking", frame, False)
        if w and h :
            roi = frame[y:y+h, x:x+w]
            roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
            histogram = cv2.calcHist([roi], [0], None, [180], [0,180])
            cv2.normalize(histogram, histogram, 0, 255, cv2.NORM_MINMAX)
        else:
            histogram = None

capture.release()
cv2.destroyAllWindows()

ROI 설정(좌) / 객체 추적(중) / 역투영(우) - CamShift



cv2.Camshift() 함수를 사용하는 부분을 제외하고는 1. MeanShift의 코드와 동일하다. 같은 조건으로 코드를 실행했지만 결과를 보면 meanshift보다 좋지 않은 결과를 나타낼 수 있으니, 검색 중지 요건을 수정하면서 사용할 필요가 있다.
