[OpenCV Practice 15-1] 이미지 컨투어 (Image Contour)

import cv2
import numpy as np
import matplotlib.pyplot as plt

Contour

Contour는 등고선이라는 뜻으로 같은 값을 가진 곳을 연결한 선이라고 생각하면 된다. 이미지에서 Contours는 동일한 색 또는 동일한 강도를 가지고 있는 영역의 경계선을 연결한 선이다. 물체의 모형 분석이나 객체 감지 및 인식 알고리즘에 주로 사용하는 툴이다.

1. 정확도를 높이기 위해 주로 Binary 이미지를 사용한다. 그래서 Contours를 찾기 전에 threshold나 Canny 경계선 탐지 등을 이미지에 먼저 적용한다.
2. cv2.drawContours() 함수는 원본 이미지를 직접 수정하기 때문에, 원본 이미지를 보존하려면 copy() 함수를 사용해야 한다. 3. openCV에서 Contours를 찾는 것은 검정색 배경에서 하얀색 대상을 찾는 것과 비슷하므로 찾고자 하는 대상은 흰색, 배경은 검은색으로 하는 것이 좋다.

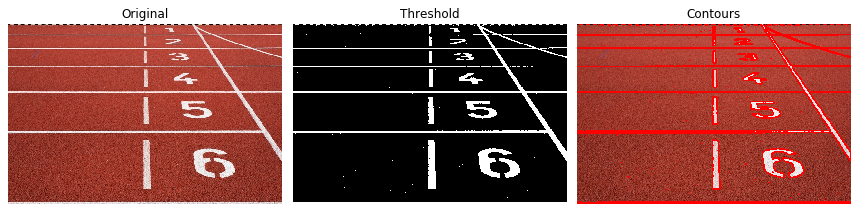

img = cv2.imread('athletic-field-1867053_1920.jpg')
imgcopy = img.copy()
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thr = cv2.threshold(img_gray, 128, 255, cv2.THRESH_BINARY)

contours1, _ = cv2.findContours(thr, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, contours1, -1, (0, 0, 255), 2)

cv2.imshow('threshold', thr)
cv2.imshow('contours', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

b, g, r = cv2.split(imgcopy)
imgcopy = cv2.merge([r, g, b])
b, g, r = cv2.split(img)
img = cv2.merge([r, g, b])

titles = ['Original', 'Threshold', 'Contours']
images = [imgcopy, thr, img]

plt.figure(figsize=(12, 12))
for i in range(3):
    plt.subplot(1, 3, i+1)
    plt.imshow(images[i], cmap='gray')
    plt.title(titles[i])
    plt.axis('off')

plt.tight_layout()
plt.show()

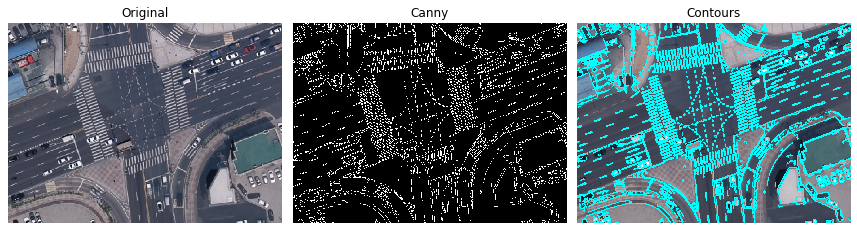

img2 = cv2.imread('Screenshot 2020-08-06 at 15.43.35.png')
img2copy = img2.copy()
img2_gray = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)
canny = cv2.Canny(img2, 127, 255)

contours2, _ = cv2.findContours(canny, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img2, contours2, -1, (255, 255, 0), 2)

cv2.imshow('canny', canny)
cv2.imshow('contour', img2)
cv2.waitKey(0)
cv2.destroyAllWindows()

b, g, r = cv2.split(img2copy)
img2copy = cv2.merge([r, g, b])
b, g, r = cv2.split(img2)
img2 = cv2.merge([r, g, b])

titles = ['Original', 'Canny', 'Contours']
images = [img2copy, canny, img2]

plt.figure(figsize=(12, 12))
for i in range(3):
    plt.subplot(1, 3, i+1)
    plt.imshow(images[i], cmap='gray')
    plt.title(titles[i])
    plt.axis('off')

plt.tight_layout()
plt.show()



cv2.findContours(image, mode, method [, contours [, hierarchy [, offset]]]) → contours, hierarchy

openCV에서 suzuki85 알고리즘을 사용해 이미지에서 Contours를 찾는 함수

1. image : 8bit 싱글 채널 이미지(8UC1)를 입력으로 받아 0이 아닌 픽셀들은 1로, 0인 픽셀들은 0으로 만들어 마치 이미지가 바이너리 이미지인 것처럼 다룬다. 그래서 compare, InRange, threshold, adaptiveThreshold, Canny 등의 함수나 또 다른 방법을 사용해서 GrayScale이나 단색을 가진 바이너리 이미지로 만들어야 한다. 만약 mode가 RETR_CCOMP, RETR_FLOODFILL 이라면 입력 이미지로 32비트 싱글 채널 이미지(32SC1)도 사용할 수 있다.

★★ mode : Contour 추출 알고리즘으로 2번째 리턴값, hierarchy의 값에 영향을 준다.
1. RETR_EXTERNAL : 이미지의 가장 바깥쪽 Contour만 추출
2. RETR_LIST : 모든 Contour를 찾지만 계층구조 상간관계(hierarchy)를 고려하지 않음
3. RETR_CCOMP : 모든 Contour를 찾고 2단계의 계층구조로 구성한다. 1단계 계층에서는 외곽 경계부분을, 2단계 계층에서는 구멍의 경계부분을 나타내는 부분을 contour로 구성한다. 만약 연결된 구성 요소의 구멍 안에 또 다른 Contour이 있다면 그것은 1단계 계층으로 생각한다.
4. RETR_TREE : 모든 Contour를 찾고 모든 계층관계를 추출한다.
5. RETR_FLOODFILL
cv::RetrievalModes 참고

★★ method : Contour 근사 알고리즘
1. CHAIN_APPROX_NONE : Contours를 구성하는 점들을 저장한다.
2. CHAIN_APPROX_SIMPLE : Contours의 수평, 수직, 대각선 방향의 모든 점들을 버리고 끝점만 남겨둔다. 예를들어 똑바로 세워진 직사각형인 경우 4개의 모서리점만 남기고 다 버린다. (즉, Contours Line을 그릴 수 있는 point만 저장한다.)
3. CHAIN_APPROX_TC89_L1 : Teh - Chin 연결 근사 알고리즘 1.1 버전을 적용
4. CHAIN_APPROX_TC89_KCOS : Teh - Chin 연결 근사 알고리즘 KCOS 버전을 적용
(Pattern Analysis and Machine Intelligence, IEEE Transactions on, 11(8):859–872, 1989)
cv::ContourApproximationModes 참고

4. contours : 검출된 Contour. 각각의 Contour는 Contour를 구성하는 점들로 이루어진 포인트 벡터 형태(파이썬에서는 배열의 리스트 형태)로 저장되며, 원소의 갯수는 Contour의 갯수와 같다.
5. hierarchy : 이미지 형상(image topology)에 대한 정보가 포함되어 있는 출력 벡터로 Contours들 간의 관계를 나타내는 값이다. Contours * 4 만큼의 갯수 만큼 요소를 가지고 있다. i번째 Contour에 대해서
  - hierarchy[i][0] : 동일한 계층 구조에서 다음 Contour에 대한 인덱스
  - hierarchy[i][1] : 동일한 계층 구조에서 이전 Contour에 대한 인덱스
  - hierarchy[i][2] : 자식 Contour의 인덱스
  - hierarchy[i][3] : 부모 Contour의 인덱스
여기서 각각의 요소에 해당하는 인덱스가 존재하지 않으면 -1이 지정된다.



cv2.drawContours(image, contours, contourIdx, color [, thickness [, lineType [, hierarchy [, maxLevel [, offset]]]]]) → image

Contours의 윤곽선을 그린다. thickness가 0이상이면 Contour의 윤곽선을 그리고 음수이면 Contours로 둘러쌓인 영역을 채운다. Contours의 윤곽선이나 빈 공간을 채우는 것은 원본 이미지에 그대로 저장된다.

1. image : 입력 이미지
2. contours : 입력받은 모든 Contours들. 해당 Contours는 cv2.findContours 함수를 통해 찾을 수 있으며, 각각의 Contour는 포인트 벡터 형태로 저장된다.
3. contourIdx : 그릴 Contour를 나타내는 파라미터. 이 값이 음수이면 모든 Contours들을 그린다.
4. color : Contours의 색 (Color 타입은 BGR을 따른다)
5. thickness : Contours 윤곽선의 두께. 이 값이 음수이면(혹은 FILLED) 그려진 Contours의 내부를 채운다.
6. hierarchy : hierarchy에 대한 추가적인 정보를 제공해주는 파라미터로 특정 Contours들만 그리고 싶을 때 사용할 수 있다.
7. maxLevel : 그려진 Contours들의 최고 단계를 지정한다.
  0이면 특정 Contour만 그릴 수 있다.
  1이면 Contours와 중첩된 Contours들을 그린다.
  2이면 Contours, 중첩된 Contours 그리고 이것에도 중첩된 Contours 등등을 그린다.
이 파라미터는 hierarchy 파라미터를 사용할 수 있을 때 고려되어진다.
8. offset : 추가적으로 Contour를 이동시키는 파라미터이다. 그려진 Contours는 offset = (dx, dy)에 따라 이동한다.

Image Contour가 가지는 특징으로 Image Moment, Contour Approximation, Convex Hull, Bounding Reactangle, Hierarchy의 특징 등에 대해 후술할 예정이다.



---

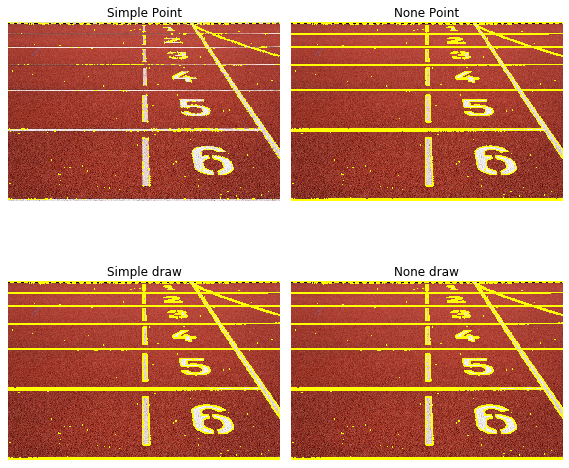

CHAIN_APPROX_SIMPLE vs CHAIN_APPROX_NONE

앞서 cv2.findContours에서 Contours 근사 알고리즘으로 소개되었던 CHAIN APPROX SIMPLE과 CHAIN APPROX NONE에 대해 가볍게 소개해보려고 한다.

만약 어떤 직선 이미지에서 Contours를 찾는다고 할 때 이 직선상의 모든 점들을 다 알아야 할 필요는 없다. 직선의 양 끝점 2개만 알고 있으면 되는 것이다. cv2.CHAIN_APPROX_SIMPLE는 Contour의 수평, 수직, 대각선 방향의 직선상에 놓인 점들은 모두 버리고 해당 직선들의 끝 점들만 취한다. cv2.CHAIN_APPROX_NONE은 직선상에 놓인 점들을 포함한 모든 점들을 취하는 방식이다. 이 두 방식의 차이는 컴퓨터 메모리를 얼마나 잡아 먹고 쓰느냐와 관련이 있고, 이는 결국 성능 문제로 귀결된다. 두 방식을 비교하기 위해 얻어진 각각의 방식으로 얻어진 Contour를 이미지 위에 작은 노란색 원으로 그려보았다. 그린 결과 확실히 SIMPLE 알고리즘으로 얻어진 Contour의 개수가 적은 것을 알 수 있다.

img = cv2.imread('athletic-field-1867053_1920.jpg')
simple_ = img.copy()
simple = img.copy()
none_ = img.copy()
none = img.copy()
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thr = cv2.threshold(img_gray, 128, 255, cv2.THRESH_BINARY)

contours_simple, _ = cv2.findContours(thr, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
contours_none, _ = cv2.findContours(thr, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)

for i in range(len(contours_simple)):
    for j in range(len(contours_simple[i])):
        cv2.circle(simple_, (contours_simple[i][j][0][0], contours_simple[i][j][0][1]), 1, (0, 255, 255), -1)

for i in range(len(contours_none)):
    for j in range(len(contours_none[i])):
        cv2.circle(none_, (contours_none[i][j][0][0], contours_none[i][j][0][1]), 1, (0, 255, 255), -1)

cv2.drawContours(simple, contours_simple, -1, (0, 255, 255), 2)
cv2.drawContours(none, contours_none, -1, (0, 255, 255), 2)

cv2.imshow('Simple', simple)
cv2.imshow('Simple Point', simple_)
cv2.imshow('None', none)
cv2.imshow('None Point', none_)
cv2.waitKey(0)
cv2.destroyAllWindows()

titles = ['Simple Point', 'None Point', 'Simple draw', 'None draw']
images = [simple_, none_, simple, none]

plt.figure(figsize=(8, 8))
for i in range(4):
    b, g, r = cv2.split(images[i])
    images[i] = cv2.merge([r, g, b])
    plt.subplot(2, 2, i+1)
    plt.imshow(images[i], cmap='gray')
    plt.title(titles[i])
    plt.axis('off')

plt.tight_layout()
plt.show()
